產品詳情
電化學整流裝置
類型: 整流器
價格:
0.00
規格: 30KA/180V
品牌: 同創
型號: K(Z)H(E)S
購買數量:
產品詳情

  K(Z)H(E)S系列冶金電化學大功率整流器是湘潭同創電力整流設備有限公司的主打產品,其中KH(E)WS的控制電路實現了全數字化、集成化。控制系統由可編程控制器(PLC)、全數字微機觸發控制系統及MD204文本顯示器(或觸摸屏)構成。控制系統可與上位機(PC)構成計算機控制系統,不僅自動化程度高,且可實現故障自診斷。設備能滿足用戶對穩壓、穩流高精度要求。

產品用途
  該系列整流裝置主要用于冶煉廠、化工廠等,作為電解鋁、鉛鋅、鎂、銅、錳、食鹽、水、氯酸鈉、高氯酸鉀及石墨化爐、碳化硅燒結爐、大型直流電弧爐加熱的直流電源裝置,也可用作類似負載的直流電源。

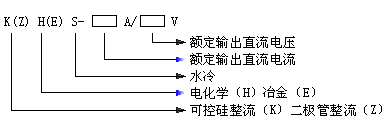

型號說明

1.ZH(E)(普通整流管整流)系列:
1.1采用感應調壓器調壓,經整流變壓器至整流管輸出零到額定值的直流電壓;
1.2采用整流變壓器,帶有載或無載開關作電壓粗調,自飽和電抗器作電壓細調, 其調節范圍從額定值的50%以上任意調至電壓額定值。
2.KH(E)(可控硅整流)系列
2.1采用整流變壓器(配有載或無載開關作網側電壓粗調)降壓隔離,由可控硅作細調,調壓范圍均可從零調至額定值

整流裝置結構特性
  單套裝置根據用戶土建要求可配單主柜或雙主柜,柜體為鋼質或合金鋁結構。主回路分別采用雙孔銅排或雙孔鋁排及普通紫銅排連接。該裝置結構緊湊,閥側軟聯結≤600(mm),元件直接壓在支路銅排上,且支路無均流電抗器等,致使整個系統損耗小,效率高,噪聲小。整流主柜引出線一般為后進側上出或側下出線,也可上進下出或下進上出線方式。控制柜為戶內和戶外兩種,一般為自冷,特殊情況可采用全密封帶空調結構,操作臺為戶內式。
  本系列產品(≥10KA)主回路聯結,一般采用直接并聯式和分立繞組全電路同相逆并聯方案,主要具有磁場干擾小、注入電網電流小、噪音小、損耗低、可靠性高、均流效果好(均流度>90%);(<10KA)主回路聯接采用同相逆并聯方案和普通并聯方案,直流輸出分別為6、12、24、36、48相。整流主回路接線一般為三相橋式(VD≥200V),或為雙反星帶平衡電抗器聯接方式(VD< 200V,亦可采用五柱式變壓器,省去平衡電抗器,這樣節能效果更為顯著)。
  按裝置所處位置分戶外和戶內兩種。
  冷卻方式一般為水冷式。

整流裝置控制特性
  該系列產品分集成模擬控制和單片機數字化控制電路進行調壓(由用戶選擇)。控制方式分開環(手動)和閉環(自動)兩種,并可隨時互為轉換。自動穩流精度高于0.5%,波形對稱度特好,整流效率可達0.9~0.95。功率因素大于0.9。特別是單片機數字觸發電路的采用,大大提高了系統的可靠性,并可與計算機進行聯絡,實現中央監控。該控制板為我廠自行設計生產的全數字微機觸發控制系統,它采用了美國產Intel80C196 16位控制芯片和PSD813F大規模集成元件,具有12位A/D轉換、數據通訊(可通過該口與PLC用MODBUS協議通訊)等功能。該全數字微機觸發控制系統采用大板結構,全密封設計,使得該系統更適合在酸、堿等有腐蝕氣體環境的應用場合。
  控制系統自動穩流精度:穩流精度優于±0.5%×Idn。觸發脈沖移相范圍0~1500,脈沖特性一致、可靠性高,脈沖不對稱度0.10,脈沖前沿陡度≥1A/us,前沿幅值≥12V,后沿幅值≥6V。裝置設有過電壓、欠相、欠支路、水壓、流量、水溫、母排溫度、油溫過熱、浪涌電流等保護,并配有報警電路。具有完善的過電流故障保護、反饋信號開路故障保護功能,即直流電流反饋信號丟失時,穩流控制系統自動轉入開環,并發出指示。整流輸出電流具有零啟動和軟停車功能。控制柜具有抗干擾、抗強磁場的能力。
