產品詳情
微機雙(單)控KGYF12(24)電泳整流器
類型: 相控整流器
價格:
58000.00
規格: 400A/350V
品牌: 同創
型號: KGYF 12
購買數量:
產品詳情

產品說明

 KGY口-12(24)系列微機雙控電泳涂漆專用電源是一種集成化程度高,穩壓限流特性好,自動化程序控制,處理信息快,運行穩定可靠的直流電源產品。產品主要應用于汽車、摩托車、家電及汽車配件和軍工單位等電泳涂裝生產線和有相似技術要求的直流電源用電場所,其目的是使工件表面產生一層結構致密、厚度均勻、表面平滑且附著力強的漆膜,以防止工件生銹,延長使用壽命。

    我公司生產的電泳電源產品技術居國內同類產品的領先水平。目前產品已在國內外多個表面處理工場得到應用,并已獲得較好的經濟和社會效益,具有廣泛的應用前景。

   本系列產品主電路采用兩組三相全控橋(或四組三相橋)并聯電路,輸出構成12脈波(或24脈波)直流。當電網頻率為50HZ時,其輸出電壓的脈動頻率為600HZ(或1200HZ)。整流輸出通過平波電抗器后,既可抑制整流輸出電壓中的諧波成份,也滿足了涂裝生產線工藝所必須保證的低輸出紋波的要求。
    本系列產品對各種故障保護措施的設計完備。具體措施如:過流、過壓保護---整流電路中采用分流器來測量主回路直流電流(電壓信號直接從直流輸出母線上采樣),電流、電壓的檢測信號送至控制回路,經過處理后分別作為電源的顯示信號和過流、過壓保護判斷信號,一但系統超過電流、過壓限值時,控制系統將封所脈沖輸出,同時發出聲光報警。短路及過載保護---可控硅保護快速熔斷器在整流臂電流超過器件額定容量時,會自動熔斷,以保證變壓器和可控硅的可靠運行,同時熔斷器指示開關將信號反饋給PLC控制系統,控制系統發出聲光報警信號和主回路分斷信號。過溫保護---在整流元件的散熱器上預埋了兩只以上的感溫開關,以保證整流元件的運行環境溫度,確保功率器件的散熱良好,并提供風機故障的聲光報警。系統換向過電壓及操作過電壓、雷擊過電壓吸收---采用并聯阻容和壓敏吸收的設計。電泳系統外圍故障---電泳環境不正常時,輸出電壓封鎖并聲光報警。在系列產品還提供缺相保護及三相不平衡保護的聲光報警。

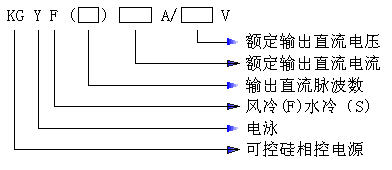

命名規則

使用自然條件

1. 海拔高度不超過 1500
2. 環境溫度 -5 ℃ 40 ℃
3. 空氣相對濕度不超過 85% (當空氣相對溫度為 20± 5 ℃時);
4. 無導電、爆炸塵埃,無腐蝕金屬和破壞絕緣的氣體和蒸汽;
5. 無劇烈震動和沖擊,垂直傾斜度不超過 5%
6. 電源三相對稱,交流電壓幅值波動符合國標;
7. 若有特殊使用條件,用戶需在訂貨時另行提出。

產品構成
   本裝置是由整流變壓器(380V10KV進線),雙三相全控橋或四組三相全控橋(組成1224脈波),平衡電抗器,濾波電抗器等組成的主電路。以微機主控制器為核心,PLC(可編程控制器)和人機界面(觸摸屏)等組成的邏輯控制回路。如有需要可配遠控柜(箱)。

產品特點
    本系列產品的控制系統按用戶要求可設計為單控或雙控系統。雙控系統設計時--當雙控制系統一路工作時,另一路在線熱備用或冷備用。工作系統出現故障時,可通過自診斷系統自動檢測出故障并無擾動的切換到熱備份或冷備份系統。電源設備依舊按原設定參數繼續運行,達到不停機、不停產的目的。
    控制系統中的可編程控制器(PLC)與觸摸屏進行數據互通,減少了與控制信號、模擬信號關聯的傳統的指示器、繼電器、儀表等,大大提高了設備的可靠性及穩定性,準確性高,易安裝,修改參數更方便。
    本裝置的啟動、運行、停止操作簡單方便。

    實
現了啟動時自動軟啟(自動升壓),停止時自動軟停(自動降壓)。

    當設備運行出現故障時,控制系統能自動保護并封鎖脈沖,同時顯示故障點信息及輸出聲光報警信號。

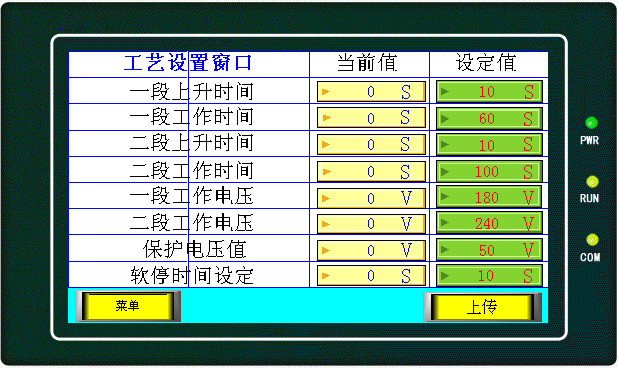

    遠控PLC柜是用來實現對多臺直流電源的控制,是HMI與整流器數據交換的中樞。既要將整流器的所有狀態顯示到HMI上,又要將在HMI上設置的運行參數傳送給整流器的控制板,并保存數據。在HMI上的監控界面,可實時顯示多臺整流器的各種情況及參數。遠控柜控制電源帶安全鎖,當檢修時,可以鎖在OFF的位置,保證在檢修期間設備是不帶電的。PLC除了實現I/O控制外,還將整流器輸出的電壓、電流信號讀入至PLC,方便給HMI送上顯示數據及報警。
